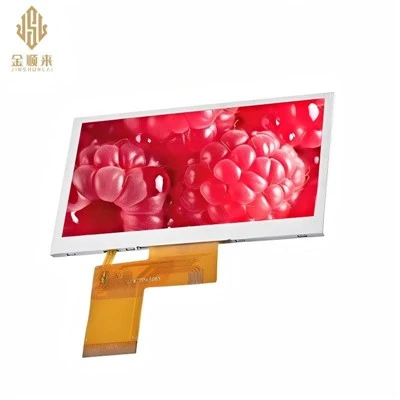

Wat is optische binding in 7 inch LCD-schermen?

Wat optische binding eigenlijk is

De basisstructuur van een standaard LCD-scherm

Een typische displaystapel omvat afdekglas, een luchtspleet, een aanraaklaag en het LCD-paneel. Licht stuitert op elk lucht-glasgrensvlak. Met meerdere interfaces verminderen cumulatieve reflecties het contrast aanzienlijk en creëren ze verblinding.

Wat verandert er als u optische binding toevoegt?

Optische binding vult de luchtspleet met een transparante optische lijm (hetzij OCR vloeibare hars of OCA-film). Dit elimineert interne reflecterende oppervlakken door de brekingsindexen tussen de lagen nauw op elkaar af te stemmen.

Het resultaat is een dramatische vermindering van de reflectie (van ~8% tot<1%) and a significant increase in light transmission (often >98%). In één logistiek terminalproject dat we hebben beoordeeld, verbeterde de overschakeling op bonded displays de leesbaarheid buitenshuis met meer dan 60% en verminderde de klachten van operators aanzienlijk.

OCR versus OCA

OCR (Optical Clear Resin) is een vloeibare lijm die wordt uitgehard met UV-licht. Het blinkt uit in het opvullen van onregelmatige gaten en heeft vaak de voorkeur voor grotere of licht gebogen oppervlakken. OCA (Optical Clear Adhesive) is een stevige film, gemakkelijker voor de productie van flatpanels met grote volumes, maar minder vergevingsgezind bij onvolkomenheden in het oppervlak.

Vergelijking van hechtmateriaal

De keuze van het hechtmateriaal heeft meer invloed op de duurzaamheid op de lange- termijn dan de meeste kopers zich realiseren - vooral in omgevingen met hoge- temperaturen of hoge- vochtigheid.

Het echte prestatieverschil

Prestatievergelijking

De cijfers laten zien wat optische verbinding vooraf kost -, maar ze laten niet zien wat het overslaan ervan kost aan downtime, bedieningsfouten en voortijdige vervangingen. Bij veeleisende toepassingen is de ROI doorgaans al binnen het eerste jaar duidelijk.

Hoe Optical Bonding het 7 TFT LCD-kleurendisplay transformeert in veeleisende omgevingen

Leesbaarheid bij zonlicht

Door interne reflecties te verminderen, behouden bonded displays een veel hoger contrast bij fel omgevingslicht. Een in zonlicht leesbaar, gebonden scherm kan bruikbare prestaties leveren waar lucht-versies met luchtspleten volledig verdwijnen - een veel voorkomend probleem bij buitenkiosken, landbouwapparatuur en HMI's in de bouw.

Anti-Condensatie bij schommelingen in vochtigheid en temperatuur

Het elimineren van de luchtspleet voorkomt interne condensatie. Dit vermindert het risico op beslaan met meer dan 90% in omgevingen met snelle temperatuurveranderingen, zoals voedselverwerkingsfabrieken, koelketenlogistiek en scheepscabines.

Trillings- en slagvastheid

De lijmlaag fungeert als mechanische buffer. Gelijmde modules presteren doorgaans beter onder MIL-STD-810G trillings- en schoktests, waardoor ze ideaal zijn voor zware machines, spoorwegen en terreinvoertuigen.

Verminderde parallax voor aanraaknauwkeurigheid

De parallax daalt van 1,5–2 mm naar minder dan 0,3 mm. In combinatie met een resistief touchscreen van 7- inch verbetert dit de operationele precisie aanzienlijk in handschoen-zware of veeleisende industriële HMI's.

Wanneer doet een7-inch TFT LCD-schermEigenlijk optische hechting nodig?

Toepassingen waarbij optische binding essentieel is

Omgevingen met direct zonlicht (buitenterminals, landbouwmachines, bouw-HMI's)

Hoge-trillingsinstellingen (zwaar materieel, spoorwegen, voertuigen)

Gebieden met hoge-vochtigheid of condensatie- (voedselverwerking, scheepvaart, koude opslag)

Precisie-aanraaktoepassingen (medische apparaten, laboratoriuminstrumenten)

Toepassingen waarbij de luchtspleet perfect fijn is

Vaste installaties voor binnen met gecontroleerde verlichting

Budget-gevoelige algemene bedieningspanelen

Lage-precieze, eenvoudige statusweergaven

Optische binding voegt kosten toe - en in sommige toepassingen leveren die extra kosten weinig waarde op. Weten wanneer u dit moet specificeren en wanneer u dit moet weglaten, scheidt slimme technische beslissingen van onnodige kosten.

Het kosten-{0}}batenbeslissingskader

Stel drie belangrijke vragen voordat u een beslissing neemt:

Wat is het werkelijke omgevingslichtniveau bij dagelijks gebruik?

Met welke trillingen en mechanische spanningen zal het scherm te maken krijgen?

Hoe belangrijk zijn de aanraaknauwkeurigheid en de betrouwbaarheid op de lange- termijn?

Verlijming verhoogt doorgaans de kosten per eenheid met 20-40%, maar kan bij de juiste toepassingen het aantal storingen en onderhoudskosten met 60% of meer verlagen.

Optische binding en het 7-inch resistieve touchscreen

Resistieve aanraakschermen profiteren enorm van optische binding. De lijm beschermt de ITO-film en verbetert de algehele duurzaamheid. Parallaxreductie kan de effectieve aanraaknauwkeurigheid verbeteren van ±2 mm tot ±0,5 mm, waardoor operaties veel betrouwbaarder worden in handschoenen of natte omgevingen.

Voor7-inch resistief touchscreentoepassingen in industriële terminals of voedselapparatuur verbetert het verlijmen niet alleen de zichtbaarheid, maar verlengt het ook de levensduur van de gehele aanraakmontage.

Het productieproces

Het hechtingsproces stap voor stap

Het proces omvat een grondige reiniging, nauwkeurig aanbrengen van de lijm, vacuüm-/druklaminering om lucht te verwijderen, gecontroleerde UV- of thermische uitharding en eindcontrole. Elke stap heeft kritische controlepunten -, vooral de oppervlaktereinheid en de consistentie van de uithardingsenergie.

Veelvoorkomende hechtingsdefecten en hoe u ze kunt opsporen

Bellen: veroorzaakt door slecht vacuüm of vervuiling - zichtbaar als kleine, heldere vlekken.

Delaminatie: vanwege onvoldoende uitharding of materiaalincompatibiliteit verschijnt - na verloop van tijd als opstaande randen.

Vergeling: door blootstelling aan UV of geleidelijke verkleuring van de lijm van lage- kwaliteit.

Bij verlijming van industriële-kwaliteit mogen er geen luchtbellen in de middenzone zijn en minimale defecten aan de randen.

Wat een goede optische bondingfabriek onderscheidt van een slechte

Zoek naar cleanrooms van klasse 1000 (ISO 6) of beter, nauwkeurige controle van de UV-energie (±5%) en strikt beheer van de houdbaarheid- van materialen.

De kwaliteit van de fabrikant van optische bindingen en de fabriekskwaliteit van optische LCD-bindingen variëren aanzienlijk. Serieuze leveranciers zijn transparant over hun procescontroles en verwelkomen gedetailleerde technische discussies.

Certificeringen en normen die relevant zijn voor de kwaliteit van optische hechting

Relevante normen zijn onder meer MIL-PRF-13830B (optische reinheid), MIL-STD-810G (mechanische integriteit na-bonding), IEC 62977 (optische prestaties) en AEC-Q100 voor betrouwbaarheid op autoniveau. Naleving van RoHS garandeert dat de zelfklevende materialen veilig zijn voor het milieu.

Hoe een optische bonding LCD-fabrikant of -leverancier te evalueren

7 belangrijke vragen om te stellen:

Wat is uw cleanroomclassificatie en hoe vaak wordt deze gecontroleerd?

Gebruik je OCR of OCA? Welk merk en kwaliteit?

Hoe controleert u de UV-uithardingsenergie en valideert u de consistentie?

Kunt u versnelde verouderingstestgegevens verstrekken voor delaminatie en vergeling?

Wat is uw typische herbewerkings- of veldfoutpercentage voor gebonden modules?

Heeft u MIL-STD-810G of soortgelijke trillingstestrapporten voor verbonden eenheden?

Wat is uw MOQ, doorlooptijd en ondersteuning voor aangepaste bondingconfiguraties?

Leverancier van volledig gelamineerde beeldschermen en industriële specialisten op het gebied van gebonden touchscreens die deze vragen transparant beantwoorden en deze ondersteunen met gegevens zijn het overwegen waard. Factory-direct biedt doorgaans betere aanpassingen en technische ondersteuning dan distributeurs.

Veelvoorkomende misvattingen over optische binding

Optische verbinding staat gelijk aan waterdichtheid - Het verbetert de interne bescherming, maar vervangt niet het juiste IP- behuizingsontwerp.

Alle gelijmde schermen presteren hetzelfde. - Proceskwaliteit, materiaalkeuze en cleanroomnormen zorgen voor enorme verschillen.

Gelijmde schermen kunnen niet worden gerepareerd - Professionele fabrieken kunnen lagen vaak met succes herwerken of vervangen.

Alleen buitenschermen hebben verlijming nodig. - Hoge- binnentoepassingen met hoge trillingen profiteren hier ook aanzienlijk van.

Verlijmen is altijd veel duurder - De kostenverschillen worden kleiner naarmate de productieschaal toeneemt.

OCA en OCR presteren identiek - Ze hebben verschillende voordelen, afhankelijk van het type oppervlak en de toepassingsvereisten.

Neem nu contact op

Optische binding is geen luxefunctie, maar een praktische technische beslissing voor specifieke uitdagende omgevingen. Het verbetert de leesbaarheid, duurzaamheid, aanraakprestaties en de algehele systeembetrouwbaarheid wanneer het wordt afgestemd op reële bedrijfsomstandigheden.

De slimste aanpak is om eerst uw werkelijke omgeving te beoordelen (lichtniveaus, trillingen, vochtigheid, aanraakbehoeften), vervolgens te beslissen of bonding zinvol is en uiteindelijk een capabele leverancier te selecteren met bewezen procescontrole.

Klaar om optische bonding voor uw te verkennen7 TFT LCD-kleurendisplayprojecten? Neem vandaag nog contact op met een ervaren fabrikant van optische bonding of een fabriek voor optische lcd-bonding. Deel uw toepassingsgegevens voor op maat gemaakte aanbevelingen, voorbeelden van gebonden eenheden en prestatietestrapporten.
